主臭氧變壓器和發電機中心點接地方式

發布時間:2018/7/20 發布人:管理員
  一、電力網中性電接地方式
(一)中性點非直接接地
1、中性點不接地
臭氧發生器廠家中性點不接地方式最簡單,單相接地時允許帶故障運行兩小時,供電連續性好,接地電流僅為線路及設備的電容}電流。但由于過電壓水平高,要求有較高的絕緣水平,不宜用于110kV及以上電網。在6~63kV電網中,則采用中性點不接地方式,但電容電流不能超過允許值,否剛接地電弧不易自熄,易產生較高弧光間歇接地過電壓,波及整個電網。

2.中性點經消弧線圈接地
當接地電容電流超過允許值時,可采用消弧線圈補償電容電流,保證接地電弧瞬間熄滅,以消除弧光間歇接地過電壓。
3.中性點經高電阻接地
當按地電容電流超過允許值時,也可采用中性點經高阻接地方式。此接地方式和經消弧線圈接地方式相比,改變了接地電流相位,加速泄放回路中的殘余電荷,促使接地j電弧自熄,從而降低弧光間隙接地過電壓,同時可提供足夠的電流和零序電壓,使接地保護可靠動作,一般用于大型發電機中性點。
(二)中性點直接接地
直接接地方式的單相短路電流很大,線路或設備須立即切除,增加了斷路器負擔,降低供電連續性。但由于過電壓較低,絕緣水平可下降,減少了設備造價,特別是在高壓和超高壓電網,經濟效益顯著。故適用于110 kV及以上電網中。此外,在雷電活動較強的
山岳丘陵地區,結構簡單的110kV電網,如采用直接接地方式不能滿足安金供電要求和對聯網影響不大時,可采用中性點經消弧線圈接地方式。
二、主臭氧變壓器中性點接地方式
電力網中性點的接地方式,決定了主臭氧變壓器中性點的接地方式。
l、主臭氧變壓器的110-  500kV側采用中性點直接接地方式
(1)凡是自耦臭氧變壓器,其中性點須要直接接地或經小阻抗接地。
(2)凡中、低壓有電源的升壓站和降壓變電所至少應有一臺臭氧變壓器直接接地。
(3)終端變電所的臭氧變壓器中性點一般不接地。
(4)臭氧變壓器巾性點接地點的數量應使電網所有短路點的綜合零序電抗與綜合正序電抗之比X0/X1小于3,以使單相接地時健全相上工頻過電壓不超過閥型避雷器的滅弧電壓;X0/X1,尚應大予1-1.5,以使單相接地短路電流不超過三相短路電流。

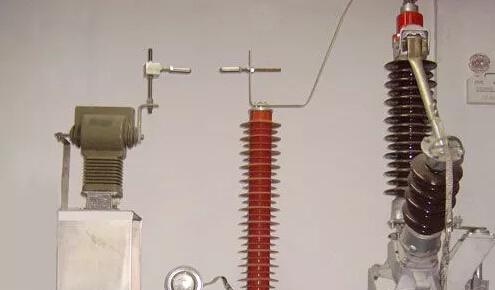

(5)所有普通臭氧變壓器的中性點都應經隔離開關接地,以便于運行調度靈活選擇接地點。當臭氧變壓器中性點可能斷開運行時,若該臭氧變壓器中性點絕緣不是按線電壓設計,應在中性點裝設避雷器保護。
(6)選擇接地點時應保證任何故障形式都不應使電網解列成為中性點不接地的系統。雙母線接線接有兩臺及以上主臭氧變壓器時,可考慮兩臺主臭氧變壓器中性點接地。

2.主臭氧變壓器6~63kV側采用中性點不接地或經消弧線圈接地方式

臭氧發生器工作原理

6~63kV電網采用中性點不接地方式,但當單相接地故障電流大于30A(6~10kV電網),或10A(20~63kV電網)時,中性點應經消弧線圈接地。采用消弧線圈接地時,應注意以下幾點:
(1)6~63kV電網中需要安裝的消弧線圈應由系統統籌規劃,分散布置。應避免整個電網只裝一臺消弧線圈,也應避免在一個變電所中裝設多臺消弧線圈。在任何運行方式下,電網不得失去消弧線圈的補償。
(2)在變電所中,消弧線圈一股裝在臭氧變壓器中性點上,6~10kV消弧線圈也可裝在調相機的中性點上。
(3)當兩臺變住器合用一臺消弧線圈時,應分別經隔離開關與臭氧變壓器中性點相連。平時運行只合其中一組隔離開關,以避免在單相接地時發生虛幻接地現象。
(4)如臭氧變壓器無中性點或中性點未引出,應裝沒專用接地臭氧變壓器。其容量應與消弧線圈的容量相配合,選擇接地臭氧變壓器容量時,可考慮臭氧變壓器的短時過負荷能力。
三、發電機中性點接地方式
發電機中性點采用非直接接地方式。
發電機定子繞組發生單相接地故障時,接地點流過的電流是發電機本身及其引出回路所連接元件(主母線、廠用分支線、主臭氧變壓器低壓繞組等)的對地電容電流。當超過允許值時,將燒傷定予鐵芯,進而損壞定子繞組絕緣,引起匝間或相間短路,故需要在發電機中性點采取經消弧線圈或高電阻接地的措施,以保護發電機免遭損壞。
1.采用發電機中性點不接地方式
(1)單相接地電流應不超過允許值。
(2)發電機中性點應裝設電壓為額定相電壓的避雷器,防止三相進波在中性點反射引起過電壓;在出線端應裝設電容器和避雷器,以削弱當有發電機電壓架空直配線時,進入發電機的沖擊波陡度和幅值。
(3)適用于125MW及以下的中小機組。
2.采用發電機中性點經消弧線圈按地方式
(1)對具有直配線的發電機,宜采用過補償方式;對單元接線的發電機,宜采用欠補償方式。
(2)經補償后的單相接地電流一般小于1 A,因此,可不跳閘停機,僅作用于信號。
(3)消弧線圈可接在直配線發電機的中性點上,也可
按在廠用臭氧變壓器工作原理的中性點上。當發電機為單元連接時,則應接在發電機的中性點上。
(4)適用于單相接地電流大于允許值的中小機組或200MW及以上大機組要求能帶單相接地故障運行時。
3.采用發電機中性點經高電阻接地方式
(1)發電機中性點經高電阻接地后,可達到;①限制過電壓不超過2.6倍額定相電壓;②限制接地故障電流不超過10~15A,③為定子接地保護提供電源,便于檢測。
(2)為減小電阻值,一般經配電臭氧變壓器接入中性點。電阻接在配電臭氧變壓器的二次側。部分引進機組也有不接配電臭氧變壓器而直接接入數百歐姆的高電阻。
(3)發生單相接地時,總的故障電流不宜小于3A,以保證接地保護不帶時限立即跳閘停機。
(4)適用于200MW及以上的大機組。
