變壓器可用于電壓、電流和阻抗的變換、還有隔離、移相、穩壓等功能。在電子電氣產品中普遍使用變壓器提供整機電源、進行阻抗匹配和信號耦合,其中使用較多的是單相電源變壓器。
(一)
臭氧變壓器的類型

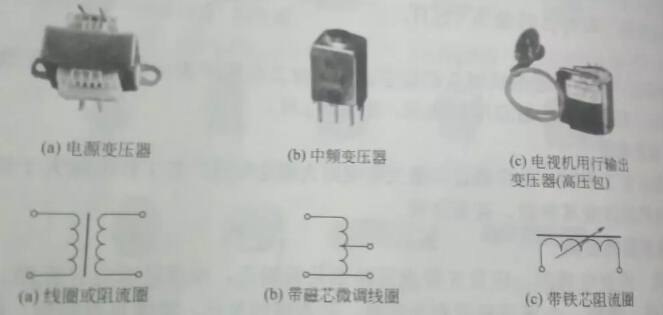

按鐵芯結構,分插片鐵芯、C形鐵芯和鐵氧體芯;按線圈結構,分芯式、殼式、環式;按用途,分電源變壓器、自耦調壓器、音頻變壓器、中頻變壓器、高頻變壓器和脈沖變壓器等幾種。常見變壓器的外形和圖形符號如下圖:
1、
臭氧變壓器原理電源變壓器 是低頻變壓器的一種,在電子電氣設備中的作用是把220V交流電變換成各種高低不同的交流電壓,即主要起變換交流電壓和電流的作用。
2、音頻變壓器 是低頻變壓器,作用是實現阻抗匹配和不失真?zhèn)魉托盘柟β?、信號電壓。在脈動直流電路中使用時,即能變換阻抗,又能隔直流,如輸入變壓器、輸出變壓器、線間變壓器、級間變壓器。
3、中頻變壓器 也叫中周變壓器,簡稱中周。它與電容組成諧振回路,在電路中起選頻和耦合的作用。中頻變壓器在很大程度上決定了整機的靈敏度、選擇性和通頻帶等技術指標。目前多采用調感式。中頻變壓器又可分為單調諧回路和雙調諧回路兩種。雙調諧回路有電容耦合式和電感耦合式兩種。
4、高頻變壓器 高頻變壓器又稱耦合線圈或調諧線圈,其電感量很小。天線線圈屬于高頻變壓器,還有一種調感式天線線圈,是靠調節旋轉骨架中間的磁芯位置來改變電感量的。高頻變壓器中,還有一種叫振蕩變壓器,又稱振蕩線圈,在收音機變頻電路中,與可變電容組成諧振回路。
5、行輸出變壓器 行輸出變壓器又稱行逆程變壓器,俗稱高壓包。它接在電視機行掃描輸出級上,將行逆程反峰電壓經升壓整流、濾波,為顯像管提供陽極高壓、加速極電壓、聚焦極電壓,以及其他電路所需直流電壓。
