未來變壓器發展的趨勢-臭氧變壓器

發布時間:2018/5/11 發布人:管理員
  臭氧變壓器是近幾年才在國內熱火起來的一種新型變壓器。它的特點是器件的整體高度低,呈扁平形狀,具有很多特殊的電氣優點,使用軟磁鐵氧體功率材料做磁芯,是一款支撐未來電源進而改變?nèi)祟愑秒娖骶叩年P(guān)鍵核心器件。
傳統的繞線式磁元件,由于線圈結構單一、散 熱特性以及參數一致性差等問題,已無法滿足開關電源高頻化和低截面的發展趨勢。具有低截面的平 面磁元件(planar magnetic components)很好克服了傳統磁元件的不足,獲得廣泛應用。由于臭氧變壓器功率密度高、窗口高度低,而且工作頻率與電 流越來越高,對線圈結構和設計技術提出更高的要求,尤其是對于高頻率和大電流的應用場合,為了兼顧高頻渦流效應和載流面積所采用的并聯線圈結構,一些傳統的線圈結構和設計方法不再適用。 在臭氧變壓器中,銅箔/PCB 印刷電路板(printed circuit board)線圈應用廣泛。

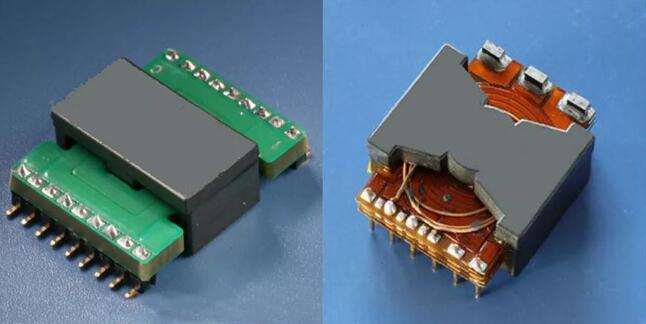

說白了,氧專用變壓器主要就是采用如今多層PCB板技術,將傳統的繞線線圈,以銅箔的方式印刷在每一層PCB板上。每一層的PCB板就類似于我們傳統變壓器的一個繞組。
由于采用了印刷技術,而非我們傳統的手工繞線方式,因此此類變壓器的一致性好、散熱性好、漏感不到傳統變壓器的十分之一,體積、結構小便于貼裝等等技術優點。
臭氧變壓器的優點有那些
( 1 )電流分配均等
典型的臭氧變壓器副邊繞組有若干個并聯的線圈。每個副邊繞組都和同一個原邊繞組相藕合。所以,副邊電流產生的安匝數與原邊繞組產生的安匝數相等(忽略勵磁電流)。這種特性對并聯整流電路特別有用。繞組電流分配均等,在并聯整流電路中就不影響其他元件。
( 2 )電流密度高
臭氧變壓器有極好的溫升特性設計。因?yàn)檫@些特性,所以它能在很小的封裝體積內達到很高的電流密度,由于它的結構特點,完全滿足高頻電流的工作特性,所以適合在高頻率的場合使用。
( 3 )高效率

低漏電感,使它能具有很快的開關時間,很低的交叉損耗,就能使它達到很高的效率。這種變壓器副邊繞組和原邊繞組間因?yàn)榻佑|非常緊密,就具有很高的耦合系數,所以它的效率高、損耗很小。

臭氧變壓器廠家

( 4 )功率密度很高
因?yàn)槌粞踝儔浩髟某叽绾苄?,它具有極好的溫度耗散特性,所以能和有關點半導體器件和電感緊密地封裝在一起,實現的電流密度可做到 30A / 模塊。
( 5 )低成本
整個變壓器是由少量有關的廉價元件組成,加上組裝又很方便,PCB板的前期開發成功以后是采用印制加工方法,所以整體變壓器的成本是很低。
( 6 )連接部件成本低廉
由于它的漏電感很小,開關損耗很低,加在和它相連接部件上的應力減少。因此和它連接的部件能使用成本較低的功率元件。
( 7 )熱耗散特性好
臭氧變壓器是具有很高的表體面積比、很短的熱通道的元器件。這種結構有利于散熱。原邊和副邊繞組之間的匝間損耗很小,磁芯的功率損耗較小,所以它能做到高磁通密度。它可在 -400C~ 1300C 之間工作。
( 8 )泄漏電感低
氧變壓器價格繞組和繞組之間的良好耦合,就能使繞組匝間的漏電感保持在最小值。輸出端到輔助部件的連線很短而且是緊配合,所以繞組上的漏電感最小。漏電感小意味著變壓器的EMI指標更好,對開關功率器件的損害最小。
( 9 )高頻特性極佳
在這之前,當變壓器運行在高頻時會使開關損耗增大和使變壓器過熱。臭氧變壓器的出現,使這些問題得以解決。臭氧變壓器能做到提供一種既經濟又好的變壓器模塊。它可工作在 100KHz ~ 2000KHz 之間。
( 10 )結構簡單適宜表貼
臭氧變壓器是由少量部件和最少的繞組構成的,這種模塊在自動化裝配中特別適用,而且它的外形天生就注定它適合表面貼裝及大規模的流水線生產。
( 11 )外形低宜于整機小型化
在臭氧變壓器中所用的磁芯較小,它是以一種扁平的形態排列在變壓器的表面上。每一磁芯單元外形在 8mm ~ 32mm 范圍內,這就使得它具有了很多獨有的優點。
( 12 )絕緣強度高
臭氧變壓器很容易使用絕緣簿膜或是絕緣材料對變壓器的介電絕緣按要求的進行層數、厚度進行絕緣從而達到所需的技術要求。
PCB變壓器可指位于印刷電路板上的變壓器,或含有多氯聯苯的變壓器。本文所述PCB變壓器指位于印刷電路板上的變壓器,而非含有多氯聯苯的變壓器。
用于印刷電路板的變壓器須為緊湊型,也因如此該變壓器不具備復雜的冷卻機制,該冷卻機制有時須納入其他變壓器設計內。這些變壓器通常具有針對最高溫度與最低溫度的額定值;在此額定值下可進行操作。只要保持在該溫度范圍內,則該變壓器可提供可靠服務,因其為變壓器,幾十年可不斷提供服務。
若要了解印刷電路板變壓器的工作原理,需先了解什么是印刷電路板及其工作原理。
什么是印刷電路板?
印刷電路板是一種以極其緊湊、簡便的方式連接各類電子元件的方法。印刷電路板使用的是由層壓在絕緣表面上的銅片制成的路徑,而不使用標準布線。該路徑被酸蝕刻到電路板上。
配備有線設備的印刷電路板稱為印刷線路板??梢园l(fā)現,印刷電路板及印刷線路板均用于各種不同的電子應用中。大多數人熟悉的印刷電路板設計位于計算機內部,提供裝置所需的所有各類組件,以極其緊湊裝置的形式運轉,生產經濟、性能卓越,且使用壽命長。
什么是PCB變壓器?
PCB變壓器是專門設計用于印刷電路板的變壓器。其通常為明裝裝置,位于電路板表面,提供可能需要的任何變壓或電流變換。
這些裝置具有各種不同的性能和尺寸,確保其種類可供任何可以想象到的產品進行選擇。同時也有廉價的部件,使印刷電路板以更加經濟可行的方式生產電子元件。
還有一種無芯的PCB變壓器。這使得變壓器的尺寸大大降低,盡管這些裝置基本還處于實驗階段。但該裝置的應用范圍仍是巨大的。
臭氧變壓器結構設計
1 繞組結構
臭氧變壓器的繞組是利用印制板上的螺旋形印制線來實現的。印制板中間被挖空用于安裝磁芯。各印 制板之間由絕緣膠布或空白印制板絕緣。磁芯直接將印制板夾在中間,然后通過膠帶或夾子固定。臭氧變 壓器的高度得到了有效的降低,同時進一步節省了體積。印制線成扁平狀,其厚度一般為35μm/70μm 。 在 頻率小于14MHZ時,銅的集膚深度都小于印制線厚度的一半。通常開關電源頻率遠小于這個值,所以臭氧 變壓器的集膚效應可以忽略。
在多層印制電路板之間要有供繞組互聯的“通孔”,繞組間的匝數通過“通孔”以串聯或并聯的方式 彼此構成電連接。圖2表示各層通過通孔用串聯方式互聯的布局圖。
每層印制板都布有一排通孔且位置對齊,但是每層繞組只用其中的兩個通孔,通過圖2方式實現繞組 串聯。在低壓大電流的場合,也可以通過通孔實現繞組并聯,以提高變壓器的電流處理能力。如圖3所示。
2 變壓器磁芯
選擇合適的磁芯是保證變壓器性能的關鍵問題。臭氧變壓器一般采用高頻功率鐵氧體軟磁材料制成的 E型、EC、ETD和EER型磁芯、RM型等磁芯。
E型磁芯制造工藝簡單,售價較便宜,是現在臭氧變壓器很流行的磁芯形狀。E型磁芯有大的繞組空間, 能夠提供足夠的空間供大截面積的引線引出,可允許大電流通過。同時E型磁芯可以進行不同方向的安裝, 又由于其散熱非常好,可以疊加應用更大的功率,一般大功率變壓器都使用這種磁芯。但是它的缺點是不 能提供自我屏蔽,同時磁芯中間柱是長方體,不能有效利用PCB上的空間,使單匝繞組的長度增加,PCB 繞組的橫截面積變大,變壓器的所占體積也相對較大。
RM這種類型磁芯有以下幾個優點,一是由于磁芯中間柱和邊緣四周都呈圓形,可降低銅線的匝長, 從而降低銅損。另一個優點是能夠充分利用PCB上的空間,可以減小PCB繞組的橫截面積,將其設計成正 方形形式,這樣磁芯漏感較小。并且RM磁芯的屏蔽效果也比E型磁芯要好。
EC、ETD和EER型磁芯介于E型和罐型之間。這類磁芯和E型磁芯一樣,它們能提供足夠的空間供大截面的引線引出,適合現在開關電源低壓大電流的趨勢;這類磁芯的散熱也非常好;由于中間柱為圓柱形, 與E型相比具有RM型的一些優點。但是這類磁芯和E型磁芯一樣屏蔽效果不好。
